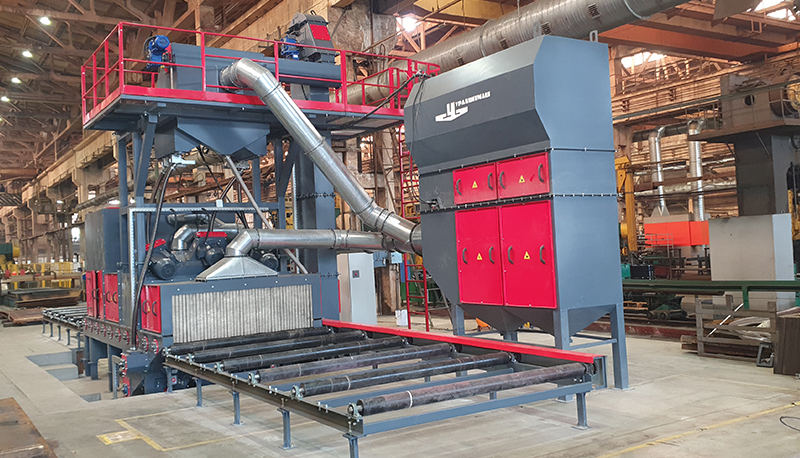

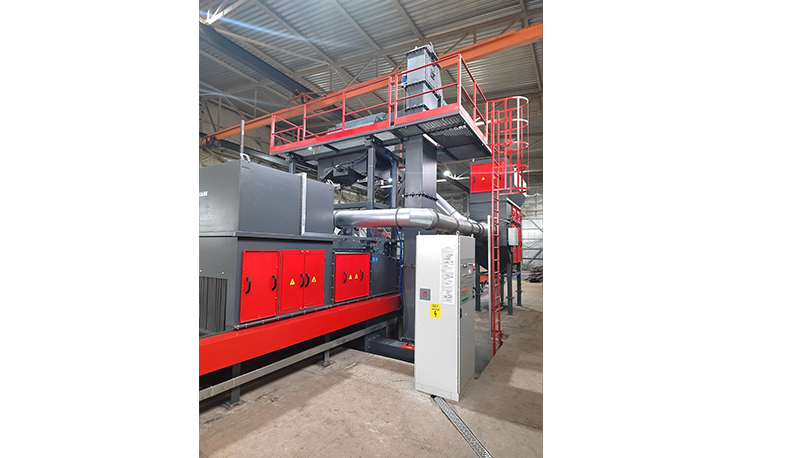

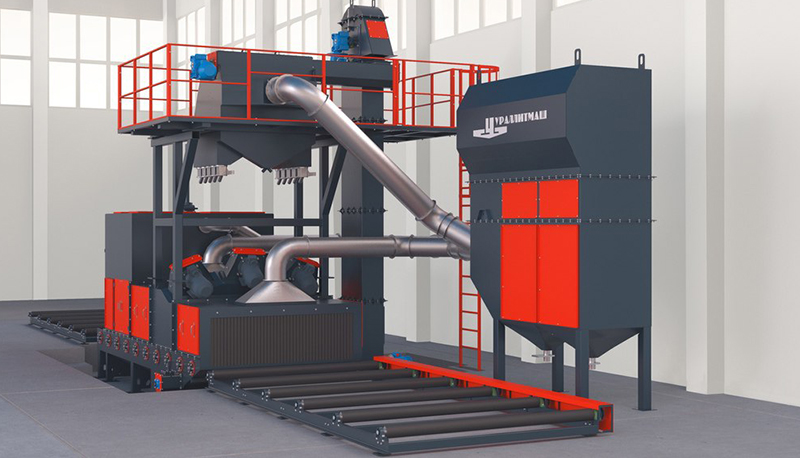

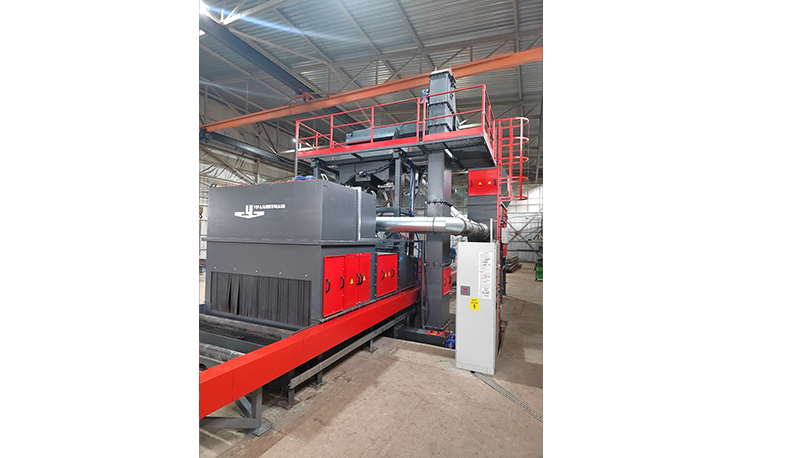

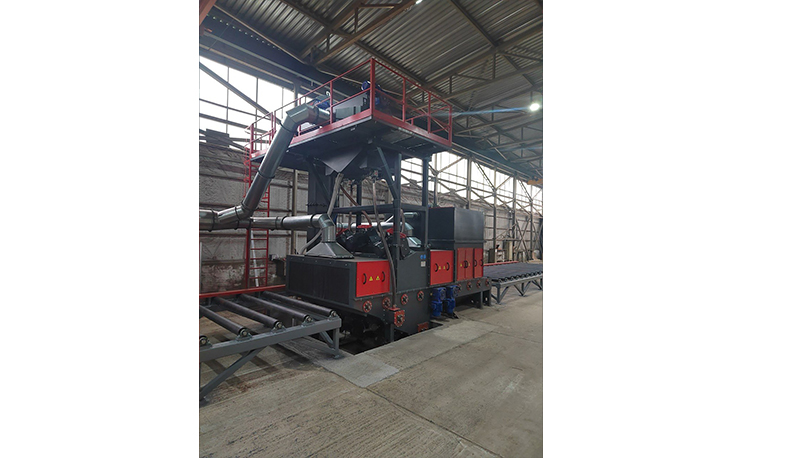

Дробеметная установка для очистки листа

Установки разработаны специально для очистки листового металлопроката шириной 1500- 4000мм. Их отличает наличие щеточно-шнекового узла удаления дроби с поверхности листа. Превосходное качество очистки степени не ниже Sa 2½ достигается за счет просчитанного в 3-D-модели расположения метательных турбин. Подходит также для очистки сортового металлопроката. Прототипом послужил Рёслер, Германия.

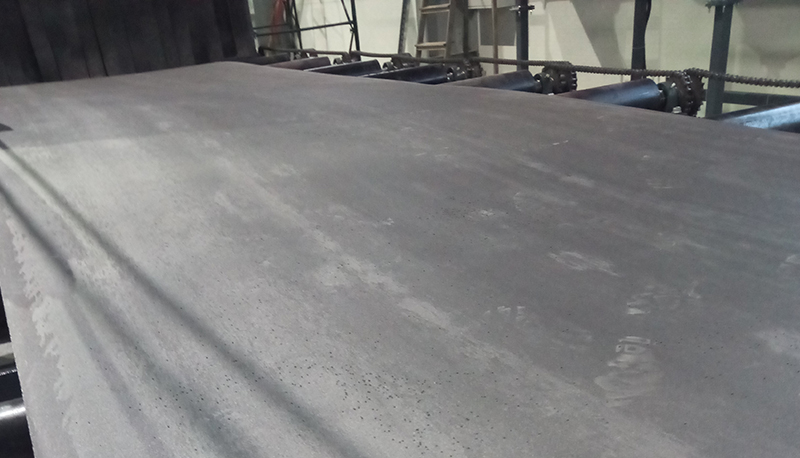

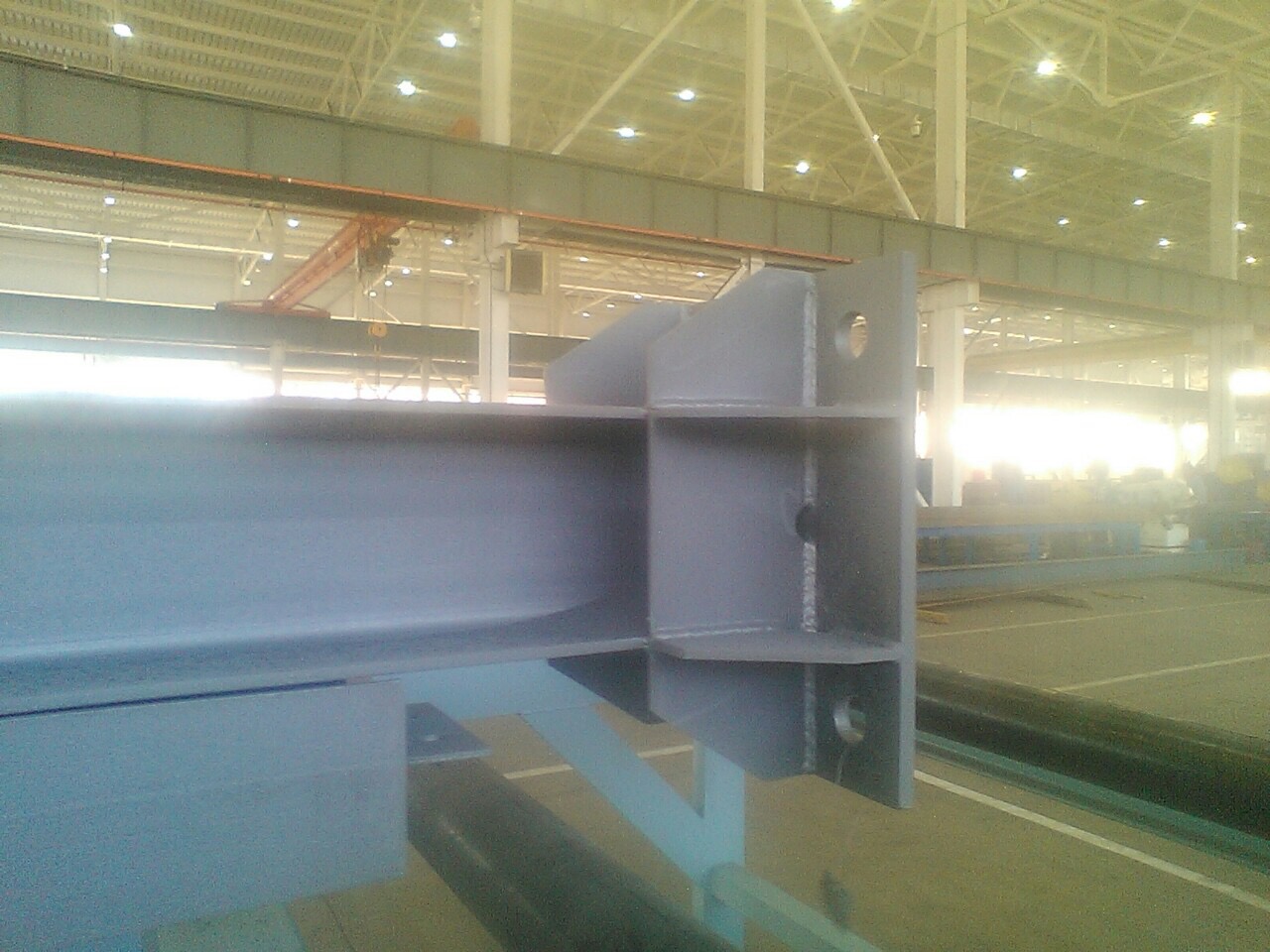

На фотографиях с испытаний хорошо видно превосходное качество очистки двутавра, причем даже на балках с "косынками" и "пятками".

Основные технические преимущества:
● На дробемётных установках УралЛитМаш используются турбины дробеметные ТДМ.160.11 и дозаторы подачи дроби, разработанные по нашему заказу австрийским дизайн-бюро Schöffel VIA Eisen Technologie . Производятся нами серийно с 2015г и поставляются нами на экспорт в Индию, Иран, Бразилию, Ираиль.
● Материалы и узлы, используемые при изготовлении дробемётных установок Ураллитмаш, тщательно отобраны и традиционно очень надёжны.
● Органы управления имеют удобное эргономичное расположение. ПО управления установкой выполнено на русском языке. Оператору удобно управлять установкой с использование сенсорной панели.
● Расходные материалы с клеймом завода УралЛитМаш окажут серьезную экономию при дальнейшей эксплуатации установки, учитывая их низкую стоимость и наличие на складе.
Описание узлов установки:
Камера очистки
Корпус камеры изготовлен из листовой стали толщиной 10мм. Внутренняя часть камеры оборудована высокопрочными сменными бронепластинами, это защищает корпус от прямого и рикошетного попадания дроби. На входных и выходных окнах камеры установлены ряды металлоармированных и текстильноармированных резиновых штор. Метательные турбины Schöffel расположены оптимальным образом в 3-D для очистки листа.

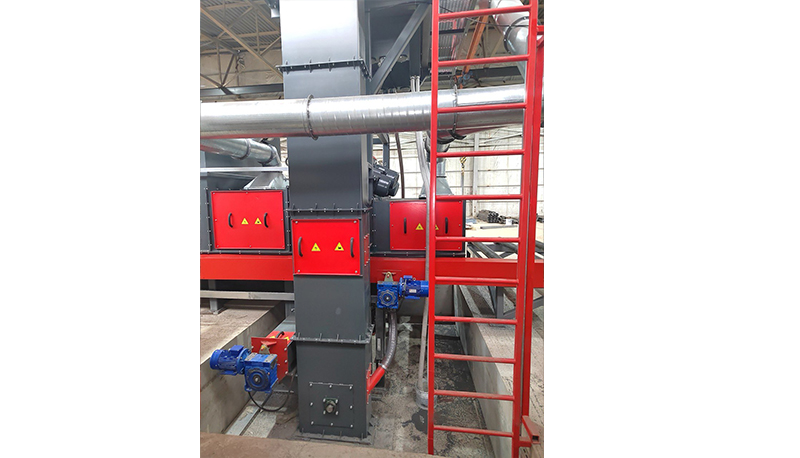

Система рециркуляции дроби
Система рециркуляции дроби состоит из следующих основных компонентов: нижний продольный шнек, нижний поперечный шнек, элеватор подъема дроби, сепаратор с бункерами и дозаторами. Сепаратор путем щелевого регулируемого просыпания и обдува отделяет частицы ржавчины, окалины, колотую дробь и пыль от пригодной для повторного использования дроби. Пыль затягивается в ФВУ. Пригодная дробь из бункера через дозаторы вновь подается на метательные турбины.

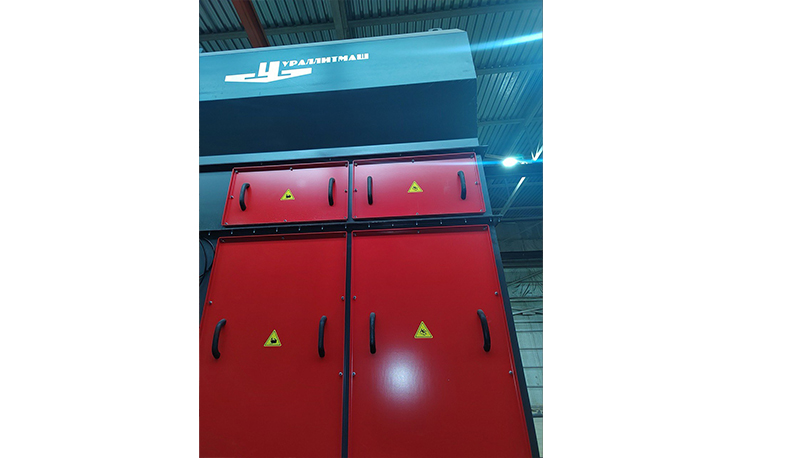

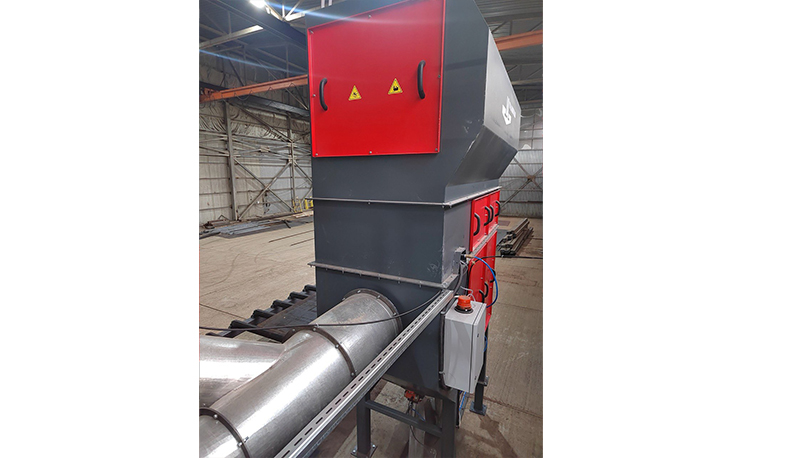

ФВУ. Фильтровентиляционная установка очистки воздуха.
Очистка воздуха производится в ФВУ следующим образом: тяжелые частицы при соударении с отсекающей пластиной попадают в мусор, легкие и мелкие частицы фильтруются катриджными фильтрами, которые с заданной на панели управления периодичностью выбиваются сжатым воздухом, что обеспечивает их долговечность и чистоту пропущенного воздуха.
Щеточно-шнековый узел удаления дроби
После дробеметной очистки листового проката на заготовке остается большое количество дроби. Для очистки листовой стали на выходе из дробеметной камеры установлен щеточно-шнековый узел удаления дроби. Дробь сметается в нижний шнековый бункер, далее в элеватор, из которого дробь поступает в общую систему рециркуляции. Поднимаемая щетками пыль подхватывается вентиляторами обдува и затягивается системой ФВУ. Клеть с щёткой с пульта управления может остаться в парковочном положении дабы не препятствовать чистке заготовок иных форм и размеров.

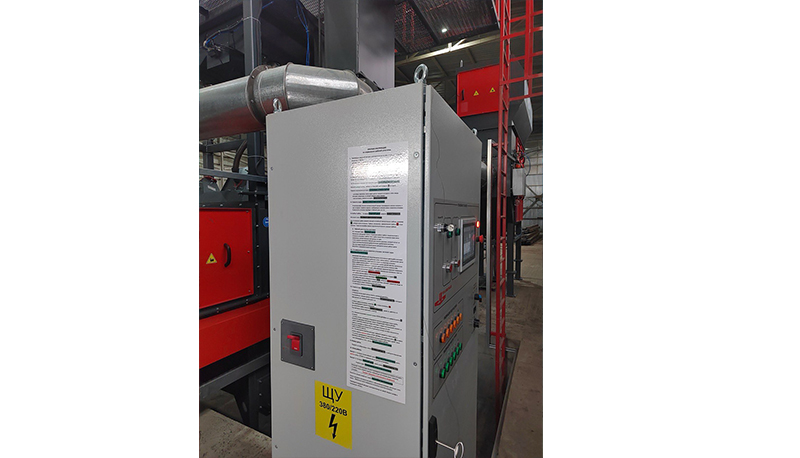

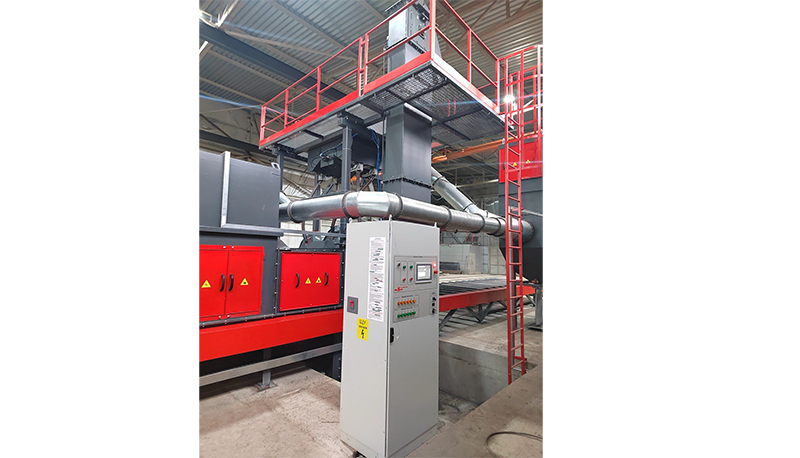

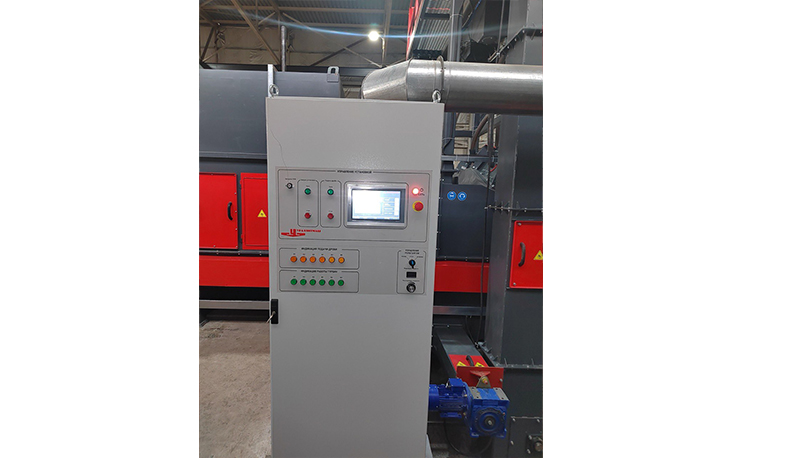

Панель оператора
Пульт управления удобен в использовании, органы управления расположены эргономично и интуитивно понятны. Панель оператора ОВЕН сенсорного типа управляет всеми процессами. Всё на русском языке, это позволяет существенно упростить работу оператора с дробеметной установкой, осуществить тонкие настройки, включать/отключать метательные турбины. Имеется дублирование кнопками и переключателями. При этом Скорость движения рольганга может изменяться оператором простым вращением рукоятки управления частотником.
Модельный ряд

Ду.2060  окно загрузки 600 х 2000мм , 6шт. метательных турбин

Ду.2080  окно загрузки 800 х 200мм , 6шт. метательных турбин

Ду.2580  окно загрузки 800 х 2500мм , 8шт. метательных турбин

Ду.4000   окно загрузки шириной до 4000мм

Качественные параметры очистки

Значение

Степень очистки

не ниже Sa 2 ½ по ISO 8501-1  или степени 2 по ГОСТ 9.402

Шероховатость поверхности (Rz)

40-100 мкм в зависимости от используемой дроби

Теоретическая производительность, м2/час

до 300
