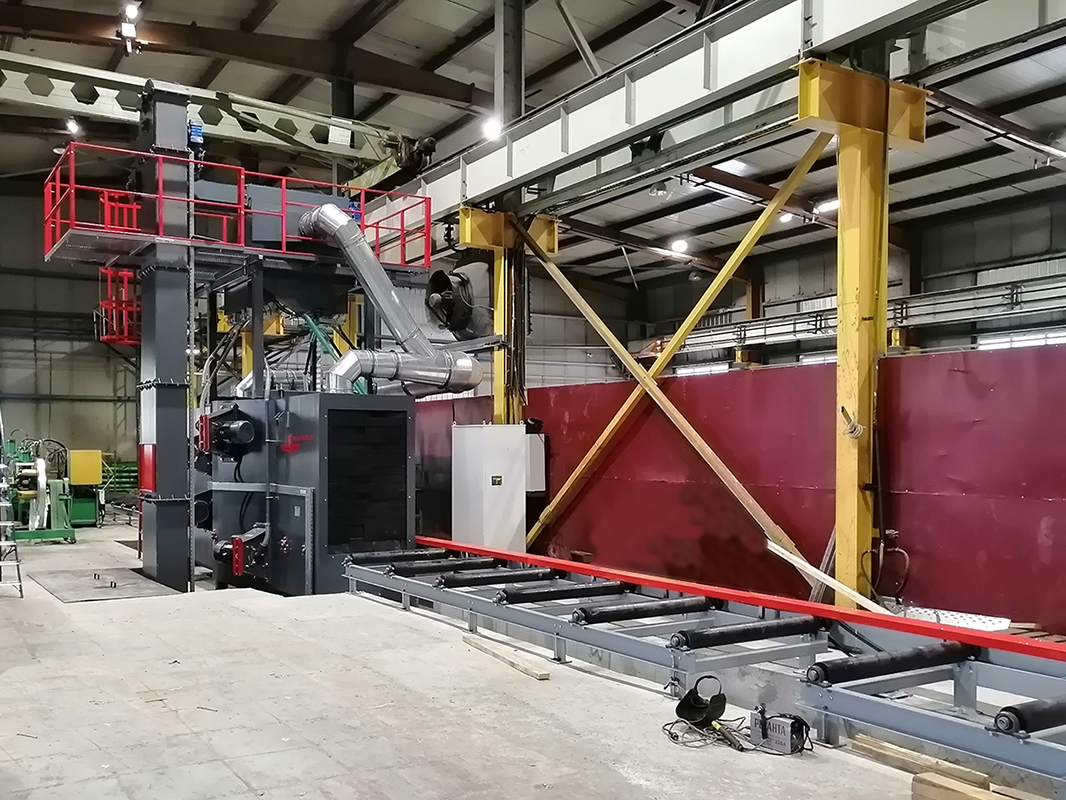

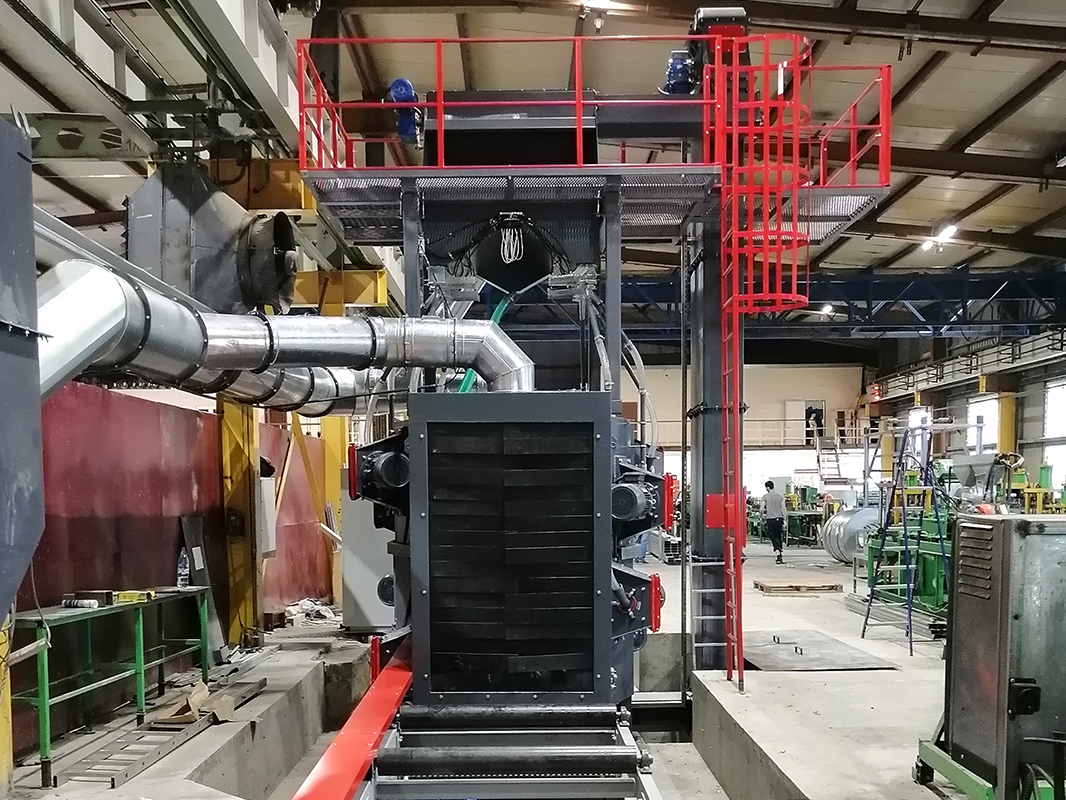

Фотографии сделаны в момент сдаточных испытаний установки после монтажа и пусконаладки.

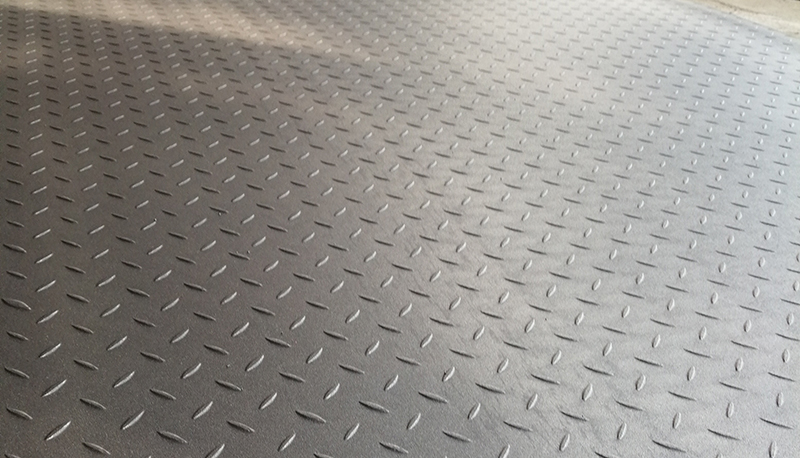

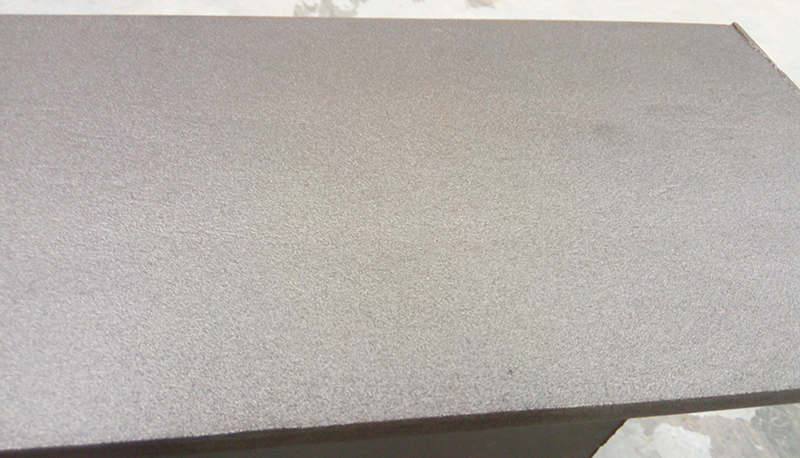

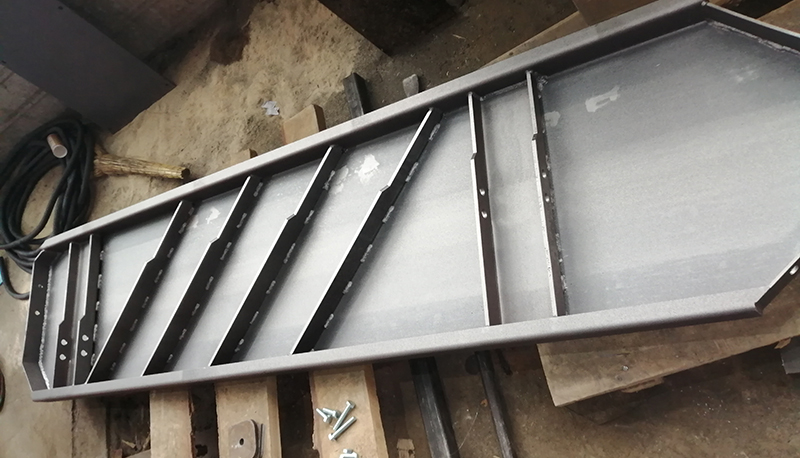

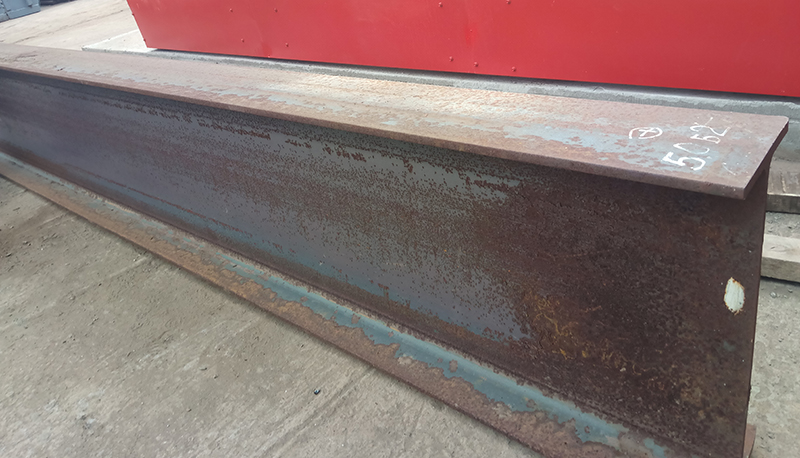

На фотографиях видно превосходное качество очистки двутавра, причем даже на балках с "косынками" и "фланцами".

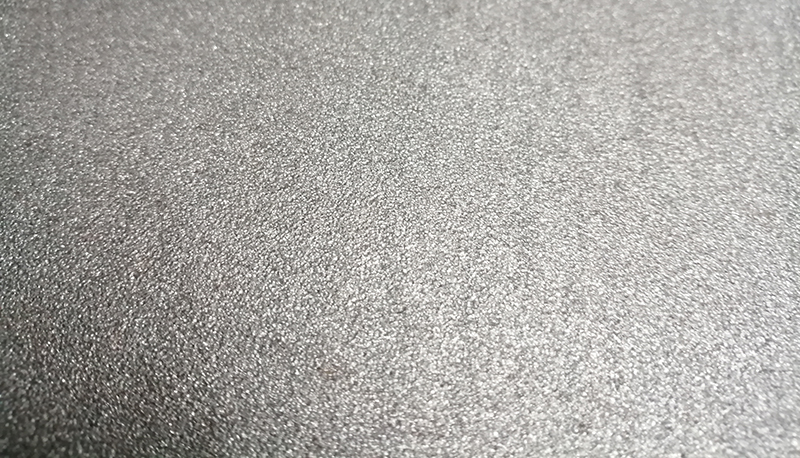

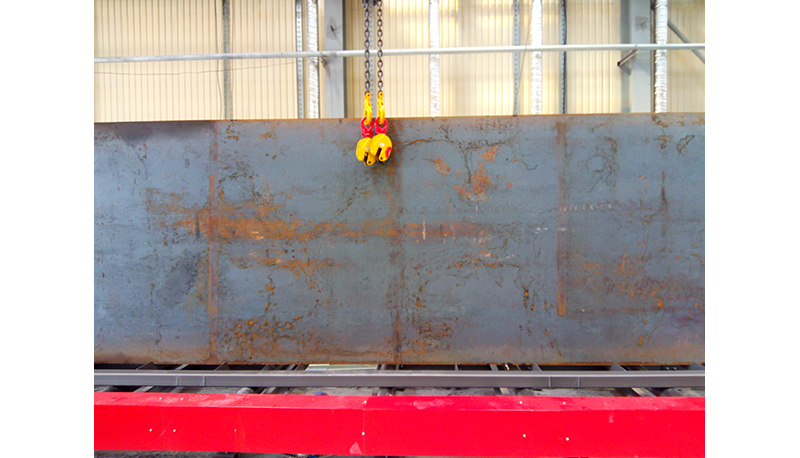

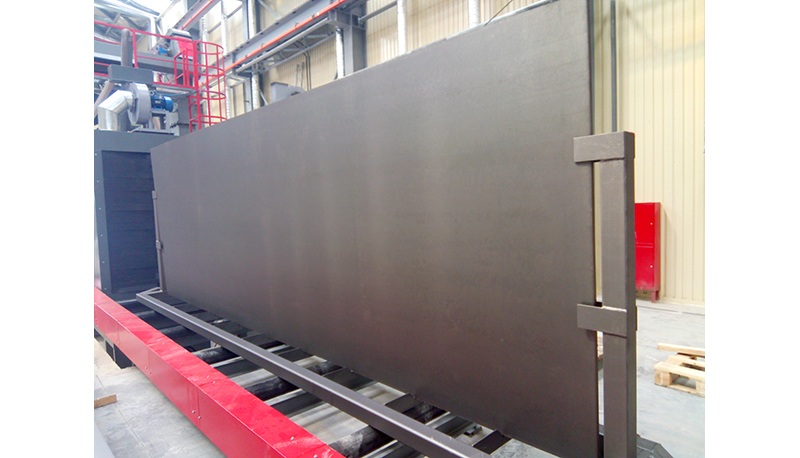

Также показательны фото очистки Листового металлопроката на стапеле: ДО и ПОСЛЕ.
![](https://xn--80aaxlahxud2d.xn--p1ai/sites/default/files/styles/catalog_item_nodes_description_image/public/belyy_fon.png?itok=Zu4CtAFF)
Разработка дизайнбюро Schöffel VIA Eisen Technologie,Австрия Серийное производство ООО «Завод УРАЛЛИТМАШ».
100% локация в производстве корпуса, всех элементов турбины. Лопатки тангенциальные с клеймом "УЛМ" для защиты от подделок.
Эл.мощность 11кВт/2930, 380/50Гц 20,9А 89,4% IP54
Вал двигателя диаметр 55мм, подшипник 6311RZ , вес108кг
Эл.двигатель асинхронный усиленный специального назначения типа АИР160М2
Производитель MATSUMI CORP. ELECTRIC FACTORY, Osaka, Japan
![](https://xn--80aaxlahxud2d.xn--p1ai/sites/default/files/styles/catalog_item_nodes_description_image/public/kamera_drobemeta.jpg?itok=YPYdUwjB)
Стенки камеры защищены сменными износостойкими щитами (броня).
В этой камере установлена система очистки заготовки от дроби, пыли и загрязнений. Очистка производится обдувом воздуха под высоким давлением.
![](https://xn--80aaxlahxud2d.xn--p1ai/sites/default/files/styles/catalog_item_nodes_description_image/public/uzel_ochistki.jpg?itok=erNCTTkn)
Шнековые транспортеры предназначены для передачи дроби со дна дробеметной камеры на вертикальный элеватор. Шнек транспортера выполнен из износостойкого материала. Точность обработки шнека повышает его ресурс, снижает вибрации и шум. Подшипники транспортеров выполнены в пылезащитном исполнении. Транспортер (элеватор): Предназначен для транспортировки дроби из дробеметной камеры в бункер сепаратор. Корпус привода транспортера снабжен люком для ремонта и чистки. Предусмотрено натяжение транспортерной ленты для компенсации ее растяжения во время работы.
В установке используется сепаратор прогрессивного типа, технические характеристики которого находятся на мировом уровне. Сепаратор является важной частью рециркуляционной системы, при некачественной очистке дроби повышается износ лопаток барабана, снижая их ресурс и увеличивая себестоимость обработки.
![](https://xn--80aaxlahxud2d.xn--p1ai/sites/default/files/styles/catalog_item_nodes_description_image/public/fvu.jpg?itok=ZigHcJG_)
Система состоит из вентилятора в чистой зоне, который затягивает загрязненный воздух из установки через систему воздуховодов в фильтрационную картриджную установку.
Загрязненный воздух оседает на фильтрах. Фильтр-катридж изготовлен из субмикронного материала задерживающий основную массу всех загрязнений, количество частиц в выбрасываемом воздухе – не более 120 мкг/м3.
Загрязненные фильтры очищаются автоматически выхлопом воздуха.
Рабочее давление системы обеспечения выхлопа:0,7-0,8МПа.
Выбрасываемый воздух соответствует допустимым нормам выброса загрязнений.
![](https://xn--80aaxlahxud2d.xn--p1ai/sites/default/files/styles/catalog_item_nodes_description_image/public/elesktricheskiy_shkaf.jpg?itok=HfP0DcBq)
ПЛК «Ураллитмаш» на базе российского контроллера и панели оператора ОВЕН.110 имеет дружественный интерфейс на русском языке позволяет оператору легко управлять работой установки.
Литая дробь 0,8-1,2мм (НЕ КОЛОТАЯ!).
Ду.8015 окно загрузки 1000 х 1500мм , 8шт. метательных турбин
Ду.1010 окно загрузки 1000 х 1200мм , 4шт. метательных турбин
Ду.1020 окно загрузки 1000 х 2000мм , 10шт. метательных турбин
Конструкторское бюро завода УРАЛЛИТМАШ разрабатывает индивидуальную модель по требованиям Заказчика либо по предложенному зарубежному аналогу.
Габариты обрабатываемых деталей |
Макс. сечение ШхВ,мм |
1000×2000 |
Толщина и ширина листа, мм |
(1,5-60,0)×2000 |
|
Длина минимальная, м |
3,5 |
|
Качество очистки поверхности |
Чистота, шероховатость |
Sa2 - Sa2,5 |
15~50 мкм |
||
Турбина дробеметная |
Количество, шт |
10 х 11,0кВт |
Вентилятор обдува пыли с заготовки на выходе |
Мощность вентилятора, кВт |
11,0 |
Вертикальный транспортер |
|
5,5 |
Продольный шнековый транспортер |
5,5 |
|
Поперечный шнековый транспортер |
4,0 |
|
Сепаратор, шнековый транспортер |
|
4,0 |
Входной и выходной рольганги, стандартная длина 12,2м (опция) |
Удельная нагрузка, кг/пм |
1000 |
Мощность привода, кВт |
2×1,5 |
|
Скорость подачи, м/мин |
0,4 - 4 |
|
Фильтрационная установка |
Расход воздуха, м3/час |
7500-10800 |
Мощность вентилятора, кВт |
15,0 |
|
Габаритные размеры установки (без рольгангов) Д×Ш×В, м |
~7,2×5,4×6,3 |
|
Общая эл.мощность, кВт |
147 |
|
Вес установки в сборе (без рольгагов), тонн |
~22,4 |
