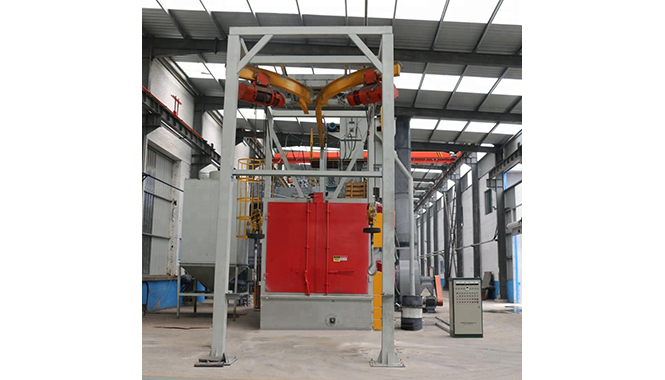

Дробеметная установка подвесная

Дробеметные машины подвесного типа серии Ду.426Т поставляются в нескольких вариациях подвесного пути и конструкций рабочей камеры: Камера тупиковая с «I»-образным исполнением пути и 1-ой подвеской; Камера тупиковая с «Y»-образным исполнением пути и 2-мя подвесками; Проходная камера с «O»-образным замкнутым исполнением пути с несколькими подвесками.

Дробемётные установки предназначены для очистки поверхности металлоконструкций и отливок габаритами ДхШ,мм до: 3000х2000 на вращающемся подвесе, крюке. Заготовки подвешиваются на крюке, по команде с пульта оператора переносятся в камеру для дробеметной обработки. Оказавшись в позиции обработки, крюк начинает вращаться вокруг своей оси и перемещаться вперед и назад перед метательными турбинами, установленными на одной стороне машины. Эти комбинированные движения обеспечивают полную дробеструйную обработку поверхности деталей от окалины, ржавчины и краски. По окончанию цикла очистки, подвеска с готовым обработанным изделием автоматически передается в позицию разгрузки.

Установка собрана по модульному принципу, что упрощает операции монтажа/демонтажа, ремонта и техобслуживания. Управление дробеметом осуществляется с помощью системы программируемого логического контроллера, взаимодействие с оператором происходит через цветной сенсорный экран. Обычная работа выполняется в автоматическом режиме, а для выполнения сервисных работ и обслуживания камеры предусмотрен ручной режим.

Основные технические преимущества:
Высокая производительность и надежность при эксплуатации;
Небольшая занимаемая площадь. Не требуется сложный фундамент;
Короткий цикл обработки изделий. Низкий коэффициент расхода дроби;
Применение технологии направленного потока дроби «Shot blast».
Описание узлов установки:
Дробеметная камера

Корпус камеры очистки выполнен из стали толщиной 8,0-10,0мм. Внутри камера бронирована пластинами из стали MAGSTRONG-400 с ресурсом до 7лет. Дробемётная установка оборудуется в зависимости от модели количеством до 6шт. турбин дробеметных ТДМ.16.11. Герметичное закрытие дверей дробемета пневматической системой предотвращает вылет дроби. Все установки серии Ду.426Т снабжены вращающимся крюком, на который подвешиваются очищаемые изделия. Система рециркуляции дроби очищает дробь от загрязнений и выводит загрязненный воздух для очистки в ФВУ (фильтровентиляционную установку катриджного типа).

Метательная турбина дробемета
Турбина дробеметная ТДМ.160.11 и дозатор подачи дроби разработаны дизайнерским бюро Schöffel VIA Eisen Technologie, Австрия. Прекрасный образец технической эстетики, производительности и надежности, не уступающий европейским аналогам. При этом цена почти в 3 раза дешевле импортированных из Европы. Специально разработанный для турбин усиленный электродвигатель производства Япония делает ее надежность недосягаемой для конкурентов. С 2015 г метательные турбины серийно изготавливаются на выделенном производственном участке Завода Ураллитмаш.
Система рециркуляции дроби

Внизу камеры расположен винтовой шнек, изготовленный с учетом повышенных истирающих нагрузок.
Вся серия Ду.426Т имеет сепаратор для отделения дроби от продуктов очистки. Система пылеулавливания позволяет улавливать 99% пыли, поступающей в систему.

Параметры

Ду.426Т

Максимальный вес детали (кг)

800

Максимальный размер обрабатываемой детали (мм)

Ø2000

Максимальная высота обрабатываемой детали (мм)

3000

Грузоподъемность подъемника (т/ч)

20

Производительность сепаратора (т/ч)

20

Потребление воздуха (м3/час)

8300

Мощность (без системы пылеудаления) (кВт)

30

Время очистки (один крюк) (мин)

14
